遙控器面板模具設計與制造

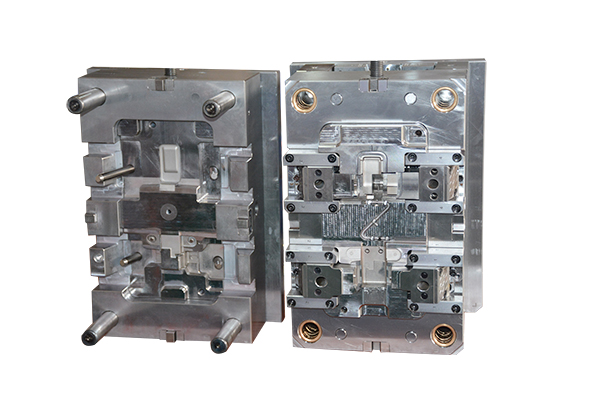

遙控器是我們生活中普遍應用的，面板曲面繁雜，要對其開展塑膠模具的設計與制造加工，務必依據塑料件3d圖紙形的曲面及結構特點，融合有效的模具加工工藝，來開展遙控器面板模具的構造設計，將遙控器面板模具的重點部位拆分為模具型腔、型芯和銅公構件。隨后擬訂模具加工工藝。

遙控器面板模具加工工藝分析

遙控器一般由面板、手機后蓋及充電電池蓋三個零件構成。構造較繁雜的是面板。面板所有由曲面組成，曲面中間的圓弧半經小，銜接圓潤，塑料件的頂端設計了發送遙控器數據信號的小空缺，前、手機后蓋的附近里側設計了八個內扣位，要設計導軌滑塊抽芯設備，是這套模具設計的難題。從注塑加工、生產加工及生產成本等層面綜合性考慮到，把遙控器的三個零件設計在一套模具。采用標準模胚。模具型芯原材料采用高韌性的模具鋼。

遙控器各層面精密度要求很高，壁厚勻稱1.2毫米，表層規定蝕紋解決，前、手機后蓋及充電電池蓋三個零件相互配合嚴實。因?yàn)檫b控器安裝時不采用鏍絲卡緊，在前后左右蓋設計有好幾處的卡扣結構，必須開展抽芯，但抽芯的行程安排較短，后蓋板卡扣結構采用斜導柱出組織，面板卡扣結構采用斜導軌滑塊組織以減少模具尺寸，確保抽芯的可信性。遙控器面板模具設計和生產加工的關鍵和難題是面板上的52個按鍵孔和十字槽，基于外表美觀大方考慮，孔和槽的樣子都設計得比較繁雜，前后左右都分為了好多個階梯和斜坡?？椎囊?guī)格不大，給設計和生產加工產生了非常大的艱難。

模具型芯設計的關鍵是前端開發信號發射器小空缺、49個小按鍵及十字槽的解決。遙控器面板模具設計時，將歸屬于前模一部分的曲面拷貝到前后左右模一部分，模具的分析面是一平面圖。將遙控器前端開發推送數據信號的小空缺在前、后模設計生產加工時立即往前拓寬留出去11mm, 設計了枕位。
