偷窥亚州欧美自拍另类-正在播放亚洲区精品第二-91亚洲精品福利在线播放-亚洲一区二区高清不卡

1）模具材料應(yīng)有良好的切削加工性能

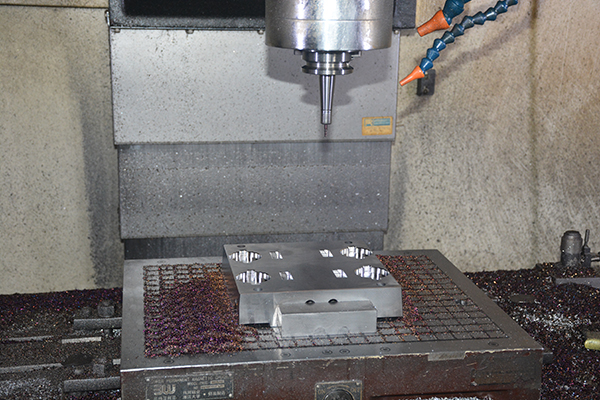

切削加工是塑膠模具注塑加工廠的主要加工方法之一，模具材料具有良好的切削加工性能是保證模具加工質(zhì)量的基礎(chǔ)。

一般情況下硬度不超過28～32HRC。易獲得較低的表面粗糙度，并使刀具具有較長(zhǎng)的使用壽命。

對(duì)于預(yù)硬鋼，雖然硬度約為30～40HRC，但其切削性能仍相當(dāng)不錯(cuò)。

2）應(yīng)有較好的塑性加工性能

對(duì)于尺寸不太大的多腔塑膠模具，可采用塑性方法成形其凹?；蛲鼓！４藭r(shí)，應(yīng)注意選用塑性較好的模具材料。如果使用冷擠壓方法成形，要求模坯硬度低于135HBS，伸長(zhǎng)率大于35％。

3）應(yīng)有良好的電加工性能

良好的電加工性能通常指在正常的電加工工藝條件下，模具材料表面不產(chǎn)生非正常硬化層或非正常硬化層非常薄。

當(dāng)塑膠模具成型零部件準(zhǔn)備采用電加工方法時(shí)，應(yīng)選用電加工性能良好的模具材料，這樣可以避免增加拋光或回火工序，并能較好地保證模腔加工精度不受非正常硬化層影響。

4）應(yīng)有良好的熱處理性能

包括淬透性、淬硬性和熱處理變形小等。這些性能對(duì)于模具零件的力學(xué)性能與塑料制品的成型質(zhì)量均有重要影響。

5）應(yīng)有良好的表面處理性能

對(duì)模腔表壁進(jìn)行鍍鉻、滲碳、滲氮、碳氮共滲等表面處理，都是為了提高模腔表壁的耐磨性能或?qū)δＧ槐肀谶M(jìn)行強(qiáng)化，以便能夠提高塑膠模具的使用壽命。此時(shí)，要求模具材料在化學(xué)方面應(yīng)與表面處理所使用的介質(zhì)具有良好的親和性，以使它們具有良好的表面處理性能。
